電接觸液位控制器
UDK-201/G 電接觸液位控制器
一.產品概述
UDK-201/G型主要用于自來水和污水的給水、排水自動控制。
該儀表廣泛應用于石油、化工、環保、冶金、食品、紡織、輕工等領域。對高樓上水及鍋爐水位控制尤適用。
二.技術參數
|
項 目 |
UDK—201/G |
UDK—201/GH |
備 注 |
|
額定電壓 |
220VAC.50Hz |
220VAC.50Hz |
|
|
內電極電壓 |
8VAC |
24VAC |
|
|
液體電阻率 |
1~30KΩ.cm |
1~250KΩ.cm |
|
|
偏 差 |
±3mm |
±3mm |
|
|
環境溫度 |
-15~+55℃ |
-15~+55℃ |
|
|
消耗功率 |
3．2W |
3．2W |
|
|
輸出容量 |
220VAC.5A |
220VAC.5A |
|
|
介質溫度 |
0~150℃ |
0~250℃ |
PS≤70℃常壓 |
|
介質壓力 |
常壓 |
常壓 4.0MPa |
BS≤250℃4.0MPa |

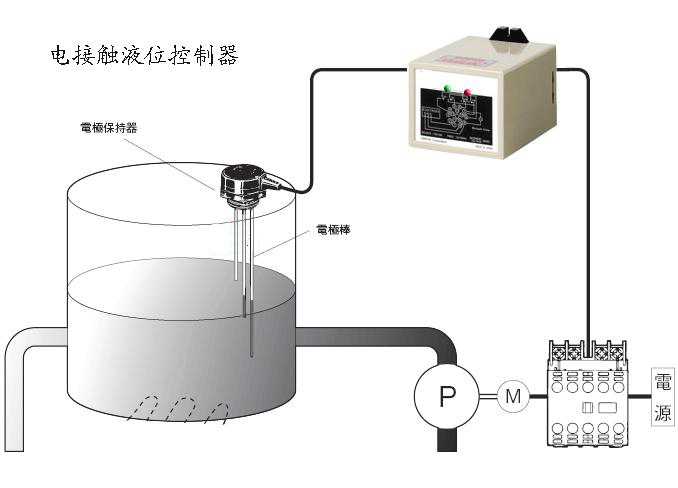

三.工作原理
給水情況下，儀表接通220VAC電源后，假設液位在E2電極棒下部，此狀態繼電器不吸合。②④為常閉，電機工作向罐內注入液體，液位開始上升，同時綠色指示燈亮。
當液位上升到E2時，儀表仍保持不變。
當液位上升到E1時，E1、E2、E3電極通過液體導通，繼電器吸合，②④由常閉轉為常開，電機停止工作，液體開始下降，同時指示燈亮轉為紅色亮。
當液體下降離開E1時，通過液體電阻使控制器自鎖，狀態不變。
當液體下降離開E2時，控制器又回到初始狀態，②④由常開轉為常
閉，電機又開始工作向罐內注入液體。如此周而復始。
排水情況下，當液位上升到E1時繼電器吸合，③④由常開轉為常閉，電機工作向外排液。當液體下降離開E2時，③④由常閉轉為常開，電機
停止工作。如此周而復始。
